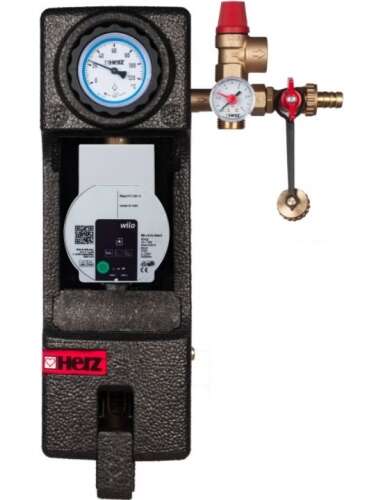

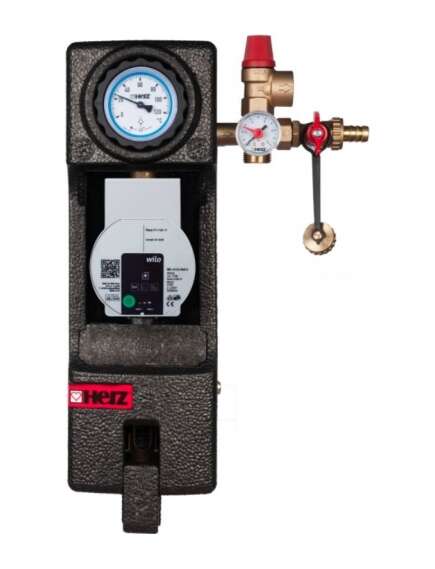

Saules sistēmas viencauruļu sūkņu grupa montējas vertikāli, ar lodveida vārstu un termometru uz augšu. Sūkņu grupa ir daļa no saules kolektora sistēmas sanitārā siltā ūdens mezgla. Sūkņu grupa ir aprīkota ar plūsmas mērītāju, kas ļauj kontrolēt siltumnesēja plūsmu.
Pretvārsts ir iekļauts lodveida vārstā. Lodveida vārsts tiek izmantots kā slēgvārsts, ko var bloķēt, piemēram, sistēmas iztukšošanai. Pagrieziet rokturi par 45° pulksteņrādītāja virzienā, lai deaktivizētu pretvārstu.
Tehniskie dati
Nominālais spiediens: 6 bar
Drošības vārsts: 6 bāri
Spiediena manometrs: 0-10 bar
Maks. darba temperatūra: 110°C
Īslaicīga slodze:120°C
Min. siltumnesēja temperatūra: 0°C (ūdens 0,5°)
Atvēršanas spiediens pretvārstam: 20mbar
Propilēnglikola/ūdens sajaukšanas attiecība: 25-50%
Plūsmas mērītāja indikācijas diapazons: no 0 līdz 24 l/min
|
